MPC7041

Ø总体介绍

MPC7041是一款基于电池组管理的芯片集成解决方案，针对2 ~4 节串联锂离子或锂聚合物电池组提供电量监测、保护及认证等一系列的丰富功能。该芯片利用其集成的高性能模拟外设，测量锂离子或锂聚合物电池的可用容量、电压、电流、温度和其他关键参数，保留准确的数据记录，并通过 SMBus v3.2 兼容接口将这些信息报告给系统主机控制器。

MPC7041器件为主机系统提供最大的功率和电流，从而支持 Turbo 模式。 该器件还支持电池跳变点，从而在预设的充电阈值状态向主机系统发送 BTP 中断信号。

MPC7041 针对过压、欠压、过流、短路、过载和过热情况，以及其他电池组和电池相关故障提供基于软件的 1 级和 2 级安全保护。具有SHA-1&SHA256&ECC等安全认证,能够准确识别主机匹配的电池组，保证系统安全。

MPC701紧凑的QFN-32封装在尽可能地提供电池电量测量应用的功能性和安全性的同时，最大限度地降低解决方案成本和智能电池的尺寸。

Ø功能特性

•可应用于电池端或系统端

•两个独立ADC采样模块

    ü16-bit Σ-Δ ADC 用于电压和温度采样检测，电压精度 ±3mV

    ü17-bit Σ-Δ ADC 用于电流采样检测，±1mA@25℃ & 1mΩ

•支持0.75mΩ~10mΩ采样电阻

•电量计算法

    ü自适应温升模型算法

    üLifetime功能，记录全使用周期数据

    ü中断功能，支持电压、温度以及RSOC阈值中断功能

    ü快速Absoc更新

    üSOC精度：±2%@常规工况；±6%@极限工况

    ü支持全生命周期的SOH检测

•充电算法

    üJEITA

    üFCC

    ü支持Turbo模式

•安全算法

    ü基于析锂检测技术，开发独有的高精度ISP内短路检测算法

    ü支持更多的安全算法如SOH,CSD等

•功耗

    üNormal mode 250μA(Typ)

    üSleep mode1 75μA(Typ)

    üSleep mode2  52μA(Typ)

    üShut down 0.5μA

•支持内部/外部测温

•支持电池均衡，20mA(Max)

•支持电池跳变点 (BTP)

•发光二极管 (LED) 显示

•SMbus(up to 1MHz)

•安全算法 SHA-1,SHA-256,ECC认证

•Package：32 Pin四方扁平无引线封装 (QFN-32) ，4mm×4mm×0.80mm(Typ)

Ø产品应用

•笔记本

•医疗与测试设备

•便携式设备

•小型电动工具电池

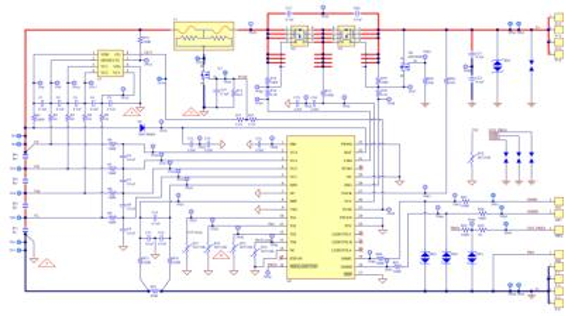

Ø典型应用
